TVS二極管PESD5V0V1BB 電壓5V 功率120W

發表日期:2022-04-08瀏覽:1064

工作電壓5V的TVS瞬態抑制二極管有很多,熱銷型號有:PESD5V0S1BA、PESD5V0V1BB、PESD5V0U1UB、GBLC05C、PESD5V0S1BA等等。接下來,TVS廠家東沃電子(DOWOSEMI)重點要介紹的是5V電壓PESD5V0V1BB。PESD5V0V1BB是雙向TVS二極管,符合IEC 61000-4-2 (ESD)標準,空氣放電±30kV,接觸放電±30kV,是手機、數碼相機、音頻播放器和許多其他便攜式應用程序理想的靜電保護器件。


查看東沃電子PESD5V0V1BB雙向TVS二極管產品手冊可知:

1)TVS管PESD5V0V1BB特點

低電容15pF典型值
低漏電流nA級
低工作電壓
符合IEC 61000-4-2 (ESD) 抗擾度測試:空氣放電:±30kV接觸放電:±30kV
符合IEC61000-4-5(Lighting)8A(8/20μs)
符合ROHS標準
包裝:SOD-523

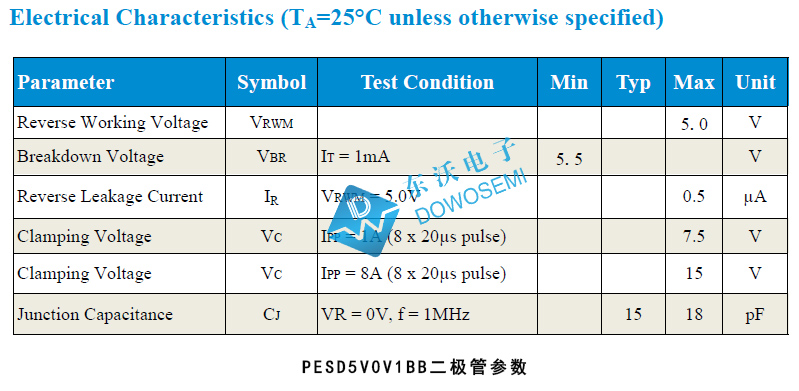

2)TVS管PESD5V0V1BB參數

峰值脈沖功率Peak Pulse Power (8/20μs):120W
峰值脈沖電流Peak Pulse Current (8/20μs):8A
工作電壓Reverse Working Voltage:5V
擊穿電壓Breakdown Voltage:5.5V
漏電流Reverse Leakage Current:0.5uA
鉗位電壓Clamping Voltage:15V
絲印標識Device Marking Code:5B

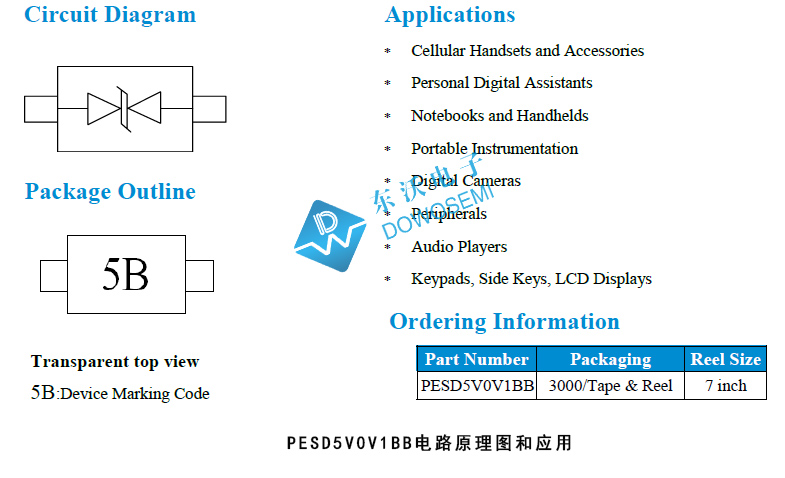

3)TVS管PESD5V0V1BB應用和電路原理圖

功率120W電壓5V封裝SOD-523的雙向TVS二極管PESD5V0V1BB主要應用于:手機及配件、筆記本電腦和手持設備、便攜式儀器、數碼相機、外圍設備、音頻播放器、鍵盤、側鍵、LCD顯示器等等產品中。有關TVS管PESD5V0V1BB的電路原理圖,如下圖所示:


關于雙向TVS二極管PESD5V0V1BB東沃電子就分享到這兒了,想了解PESD5V0V1BB具體參數、價格、樣品、交期等方面信息,直接聯系東沃產品工程師,一對一為您服務:137 5773 6996(微信同號)余工
